2017-09-27
品牌：TongHui 同惠
供應商：深圳市丝瓜视频看污APP電子科技有限公司
同惠TH2828S數字電橋簡要介紹
TH2828/TH2828A/TH2828S是使用當前自動平衡電橋原理研製而成的新一代阻抗測試儀器，其0.05%的基本精度、20Hz—1MHz的頻率範圍以及高達100MΩ的阻抗測試範圍可以滿足元件與材料的一切測量要求，特別有利於測量低D電容器和高Q電感器的測量。而且還支持20V交流測試信號和40V直流偏置的高功率測試條件。它的列表掃描能力將有利於用戶擴展元件評價的能力。它的四端對端口配置方式能有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。
更多詳細測試儀資料，可以在百度輸入框內輸入“1001718”後回車進入丝瓜视频看污APP查看。
TH2828/TH2828A/TH2828S 1MHz LCR數字電橋擁有廣泛的測量對象：
無源元件：電容器、電感器、磁芯、電阻器、網絡元件、芯片組件、變壓器和壓電器件等的阻抗參數評估和性能分析。
半導體元件：變容二極管的C-VDC特性;晶體管或集成電路的寄生參數分析。
其它元件：印製電路板、繼電器、開關、電纜、電池等的阻抗評估
介質材料：塑料、陶瓷和其它材料的介電常數和損耗角評估。
磁性材料：鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估。
半導體材料：半導體材料的介電常數、導電率和C-V特性。
液晶材料：液晶單元的介電常數、彈性常數等C-V特性。
同惠TH2828S數字電橋性能特點
■ 阻抗測量範圍zui寬的自動平衡電橋技術
■ 四端對端口配置有效消除測試線電磁耦合
■ 基本準確度0.05%
■ zui高達1MHz的測量頻率範圍

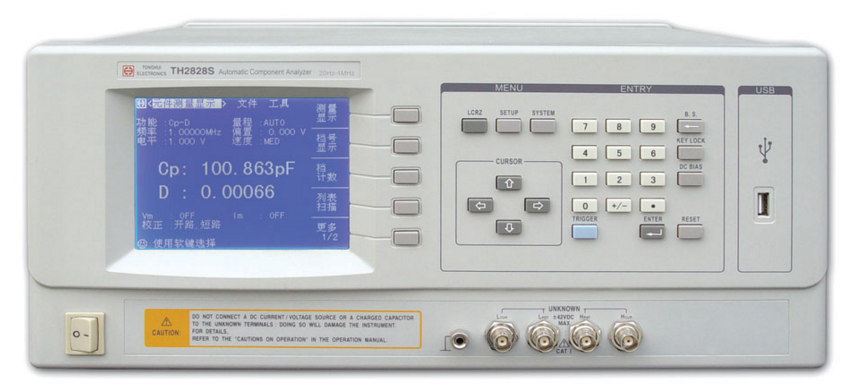

同惠TH2828S數字電橋
■ 交流測試信號可編程至20V(選件)
■ zui高達30次/秒的測量速度
■ 六位讀數分辨率
■ 可測量22種阻抗參數組合
■ 30 Ω， 100 Ω可選信號源輸出阻抗
■ 10點列表掃描測試功能
■ 曲線掃描分析功能
同惠TH2828S數字電橋
■ 內部可編程直流偏置±40V/100mA(選件)
■ 外置偏流源至40A
■ 電壓或電流的自動電平調整(ALC)功能
■ V、I測試信號電平監視功能
■ 20組內部儀器設定可供儲存/讀取
■ 內建比較器，10檔分選及計數功能
■ RS232C，GPIB，HANDLER接口
■ 2m/4m測試電纜擴展(選件)
■ USB接口供數據外存
■ 320×240點陣大型圖形LCD顯示
■ 中英文可選操作界麵
同惠TH2828S數字電橋技術參數
| 測試參數 | |Z|，|Y|，C，L，X，B，R，G，D，Q，θ，ESR，Rp | |
| 測試頻率 | TH2828S | 20Hz-1MHz，1mHz分辨率 |
| 測試電平範圍 | 正常：5mV-2V，恒電平：10mV-1V，1mV 步進 | |
| 輸出阻抗 | 30Ω，100Ω可選 | |
| 基本準確度 | TH2828S | 0.05% |
| |Z|，R，X | 0.00001Ω-99.9999MΩ | |
| |Y|，G，B | 0.00001μS-99.9999S | |
| C | 0.00001pF-9.99999F | |
| L | 0.00001μH-99.9999kH | |
| 顯示範圍 | D | 0.00001-9.99999 |
| Q | 0.01-99999.9 | |
| θ(DEG) | -179.999°-179.999° | |
| θ(RAD) | -3.14159-3.14159 | |
| △% | -999.999%-999.999% | |
| 測量時間(≥1kHz) | 快速：32ms， 中速：90ms， 慢速：650ms | |
| 等效電路 | 串聯，並聯 | |
| 量程方式 | 自動，保持 | |
| 觸發方式 | 內部，手動，外部，總線 | |
| 平均次數 | 1-255 | |
| 清零功能 | 開路，短路，掃頻清零，負載 | |
| 內部直流偏置源 | 0V，1.5V，2V | |
| 比較器功能 | 10檔分選和檔計數功能 | |
| 存儲器 | 可保存20組儀器設定值 | |
| 接口 | RS-232C，HANDLER(選件)，USB(選件)，GPIB(選件) | |
更多詳細測試儀資料，可以在百度輸入框內輸入“1001718”後回車進入丝瓜视频看污APP查看。
該產品由深圳市丝瓜视频看污APP電子科技有限公司提供，銷售商地址位於深圳市南山區前海路振業國際商務中心1206。請您仔細閱讀產品使用說明書，正確使用。
